Comprendre les machines et les processus de groupage: fonctions, techniques et comparaisons avec l'échouement

Qu'est-ce qu'une machine à grouper?

UN bouqueur est un appareil industriel conçu pour se tordre automatiquement plusieurs brins de fil - cuivre typiquement nu ou cuivre en conserve - dans un seul câble uniforme. Ce processus de torsion, connu sous le nom de groupage, est essentiel dans l'industrie de la fabrication de fils et de câbles car il améliore la résistance mécanique, la flexibilité et les performances électriques du produit final.

Comment ça marche
La fonction centrale d'une machine à grouper consiste à faire tourner plusieurs fils à grande vitesse autour d'un axe central, en les entrelacement dans un faisceau cohésif. Contrairement à une simple torsion, qui peut impliquer seulement deux fils, le bouquet implique plusieurs brins (parfois des dizaines) combinés selon un motif hélicoïdal cohérent. Ce processus garantit que le câble final maintient les propriétés électriques uniformes et la durabilité sur toute sa longueur.

Caractéristiques clés des machines de menteur modernes
Twist à grande vitesse: les machines modernes fonctionnent à grande vitesse pour répondre aux demandes de production industrielle. Malgré le mouvement rapide, ils maintiennent des performances de travail stables, garantissant la précision et la répétabilité dans chaque lot.

Polyvylity: Ils sont capables de gérer les câbles métalliques de différentes tailles, ce qui les rend adaptables à différentes exigences de production - du câblage électronique fin aux câbles industriels plus grands.

Systèmes de contrôle avancés: équipés de composants électriques importés et d'interfaces à écran tactile intuitives, ces machines permettent un fonctionnement, une surveillance et des réglages faciles. Cela réduit le temps de configuration et l'erreur humaine.

Faible bruit et entretien: conçu pour l'efficacité, ils produisent un bruit opérationnel minimal et sont conçus pour une maintenance pratique, améliorant l'environnement de travail et réduisant les temps d'arrêt.

Conception respectueuse de l'environnement: de nombreuses machines de groupage sont finies avec des peintures vertes et non toxiques qui sont à la fois adaptées aux personnes et à l'environnement - une considération importante dans les installations de fabrication modernes.

Applications
Bouqueur sont largement utilisés dans des industries comme:

Fabrication de câbles électriques

Production de câblage automobile

Télécommunications

Systèmes de câblage aérospatial

Dans tous ces secteurs, le regroupement de fil cohérent est crucial pour assurer l'intégrité du signal, la durabilité physique et la facilité d'installation.

Qu'est-ce que le processus de groupage?

Le processus de groupage est une méthode de fabrication utilisée principalement dans la production de fils et de câbles électriques, où plusieurs brins de fil conducteur - cuivre typiquement ou en conserve - sont tordues ensemble en un seul faisceau uniforme. Cette technique améliore la résistance mécanique, la flexibilité et la conductivité du produit métallique final, ce qui le rend adapté à une large gamme d'applications électriques, du câblage des ménages aux câbles industriels complexes.

But de grouper
Groupage sert plusieurs fins critiques:

Amélioration de la flexibilité: un tas de brins minces est plus flexible qu'un seul fil solide de la même zone transversale. Cela rend le fil plus facile à acheminer et à installer, en particulier dans les environnements serrés ou mobiles.

Performances électriques améliorées: les fils brillants ont de meilleures propriétés de transport du courant dans des conditions dynamiques. Bien que la conductivité électrique en soi ne soit pas considérablement augmentée, la capacité du fil à résister aux vibrations mécaniques et au mouvement sans rupture s'améliore.

Uniformité et efficacité: le groupage assure un motif de torsion et un diamètre de fil cohérent, ce qui est essentiel pour maintenir la qualité et la fiabilité entre les grands lots de production de câbles.

Comment fonctionne le processus de groupage
Le processus de groupage commence par nourrir plusieurs brins de fil de cuivre nu ou en conserve dans une machine à grouper à grande vitesse. Les fonctions clés de cette machine comprennent:

Twist automatique: les brins sont tordus ensemble dans un motif hélicoïdal. Le nombre de rebondissements par mètre peut être contrôlé en fonction des besoins d'application.

Manipulation de taille variable: ces machines sont capables de traiter les fils de différents diamètres, ce qui les rend polyvalents sur différentes gammes de produits.

Fonctionnement à grande vitesse: les machines de groupage modernes sont conçues pour une production à grande vitesse, permettant aux fabricants de répondre efficacement à la demande à grande échelle.

Technologie avancée de groupage
Contemporain galets sont équipés de fonctionnalités qui améliorent la fiabilité et la facilité d'utilisation:

Composants électriques importés: Ces composants assurent une précision, une durabilité et une réactivité plus élevées, souvent opérées via une interface à écran tactile intuitif.

Opération à faible bruit: conçu pour réduire les émissions acoustiques, les bunchers modernes créent un environnement de travail plus sûr et plus confortable.

Conception écologique: l'utilisation de la peinture verte, de la peinture en sécurité humaine et des composants économes en énergie s'aligne sur les réglementations croissantes de l'environnement et de la sécurité.

Maintenance facile: une architecture de machine simplifiée permet un entretien rapide et une réduction des temps d'arrêt.

Applications de fils groupés
Les fils groupés sont omniprésents dans les industries électriques et électroniques. Ils sont utilisés dans:

Câbles d'alimentation

Câblage audio / vidéo

Harnais de câblage automobile

Câbles de transmission de données

Cordons flexibles pour les appareils

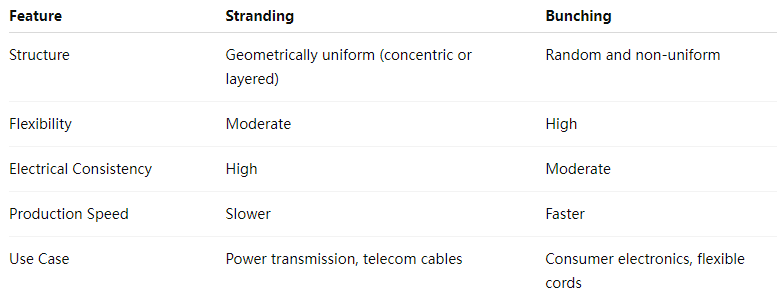

Quelle est la différence entre l'échouage et le groupage?

L'échouement et le grouper sont deux processus essentiels dans la fabrication de fils et de câbles, en particulier lorsque vous travaillez avec des fils en cuivre multi-brin ou en étalon. Bien que les deux impliquent de combiner plusieurs fils individuels en un seul conducteur plus grand, ils diffèrent considérablement par la structure, le but et la méthode. Comprendre ces différences est crucial pour sélectionner le bon processus en fonction des exigences électriques, mécaniques et de production de l'application.

1. Définition et objectif
L'échouage est le processus de tordre plusieurs brins de fil dans un motif géométrique précis, suivant souvent une structure concentrique ou en couches. Son objectif principal est de produire un conducteur avec des propriétés mécaniques cohérentes, une flexibilité et des performances électriques uniformes.

Le groupage, en revanche, implique de tordre des brins de fil de tordre au hasard sans une disposition géométrique stricte. Cette méthode est plus rapide et généralement utilisée lorsque la flexibilité est plus importante que l'uniformité structurelle.

2. Différences structurelles
Chefs d'orchestre bloqués
Ces conducteurs sont organisés selon un schéma spécifique - généralement des couches concentriques (par exemple, 7, 19 ou 37 fils). L'alignement exact offre des caractéristiques électriques équilibrées et améliore la durabilité sous contrainte mécanique.

Chef d'orchestre
Dans les fils groupés, les brins sont tordus ensemble sans motif fixe. Les fils peuvent se croiser au hasard dans le faisceau, ce qui entraîne moins de symétrie mais une plus grande flexibilité.

3. Performance électrique et mécanique
Échouant
La disposition uniforme des fils échoués garantit une résistance et une capacité cohérentes. Cela rend les conducteurs bloqués idéaux pour les applications nécessitant une fiabilité élevée et des caractéristiques électriques précises, comme dans la distribution de puissance ou les télécommunications.

Bunching
Les fils groupés peuvent montrer des incohérences mineures en matière de performance en raison du manque de régularité géométrique. Cependant, ils sont largement utilisés dans les cordes flexibles, les câbles électroniques et les situations où le conducteur subira une flexion répétée.

4. Processus de production et équipement
Les machines conçues pour l'échouage fonctionnent avec une superposition contrôlée et une rotation synchronisée pour maintenir le modèle requis. Cela fait de l'échouage d'un processus légèrement plus lent mais plus contrôlé.

Galets , comme celui décrit dans les informations fournies, sont conçues pour la vitesse et la stabilité opérationnelle. Ils tournent plusieurs fils à grande vitesse avec moins de préoccupation pour la disposition géométrique. Ces machines s'adaptent aux fils de différentes tailles, utilisent des composants électriques avancés pour un fonctionnement basé sur l'écran et sont conçus pour un faible bruit et une maintenance facile.

5. Applications
L'échouage est couramment utilisé dans:

Câbles d'alimentation

Câbles de données et de communication

Câblage automobile où la résistance aux vibrations est la clé

Le bouqueur se trouve généralement dans:

Cordes d'alimentation

Câblage électronique et d'appareil

Câbles de haut-parleur
